Aduela de Concreto Pré-moldada em Mato Grosso

Aduela de Concreto Pré-moldada em Mato Grosso: Dimensões, Aplicações e Como Fechar o Fornecimento Correto

Especificar aduela errada em uma galeria pluvial ou passagem d'água em MT custa tempo de obra, refazimento de projeto e, frequentemente, substituição total da estrutura no campo.

A escolha entre aduela celular fechada, aduela aberta e tubo de concreto não é questão de preferência do comprador. É uma decisão de engenharia que depende de carga de aterro, vazão de projeto, tipo de solo e classificação do corpo d'água. Comprar sem essa definição travada gera aditivo de contrato ou paralisação.

Este artigo mostra as dimensões disponíveis no catálogo da Traço Pré-moldados, as aplicações técnicas corretas por tipo de aduela, a norma vigente que rege o recebimento dessas peças e o roteiro exato para fechar o pedido sem erro em obras de MT.

⚡ Resumo Executivo

• Risco: aduela subdimensionada em galeria pluvial gera colapso estrutural sob aterro, com custo de substituição que pode superar 3 vezes o valor original da peça.

• Ponto crítico: a seção transversal (l x a) precisa ser definida pelo engenheiro antes da cotação, com base na bacia de contribuição e na altura de aterro prevista.

• Ação imediata: solicite a memória de cálculo hidráulico ao projetista e informe a seção requerida, a altura de aterro e o comprimento total ao solicitar o orçamento à fábrica.

Neste artigo

• O que é aduela de concreto pré-moldada e diferença em relação ao tubo

• Norma vigente para fabricação e recebimento

• Dimensões disponíveis no catálogo Traço Pré-moldados

• Aplicações técnicas: quando usar cada tipo em obras de MT

• Aduela ou tubo de concreto: critério de decisão

• Aduela para galeria pluvial em loteamento urbano em MT

• Aduela para canalização de córrego e passagem d'água rural

• O que verificar no laudo técnico antes de receber as peças

• Como fechar o pedido correto à fábrica em MT

• FAQ: 10 perguntas sobre aduela de concreto em MT

• Referências técnicas

O que é aduela de concreto pré-moldada

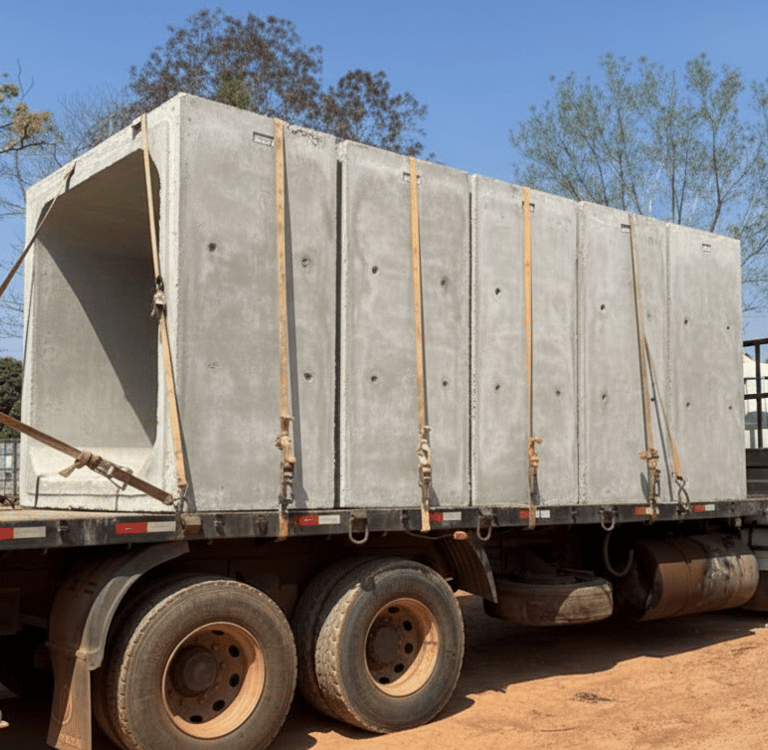

Aduela de concreto - também chamada de galeria celular ou tubo celular - é uma peça pré-moldada em concreto armado com seção transversal retangular ou quadrada, fabricada aberta (em "U") ou fechada (caixão completo), com encaixe macho e fêmea entre peças consecutivas.

A diferença fundamental em relação ao tubo circular está na geometria da seção. Tubos têm seção circular e são indicados para diâmetros de até 2.000 mm em redes convencionais. Aduelas permitem seções maiores e vão livre mais amplo, tornando-se a solução técnica obrigatória quando a vazão exige passagem de mais de 1,5 m de largura ou quando a altura disponível para embutimento é limitada.

Aduela aberta x aduela fechada: aplicação correta

Aduela aberta (tipo "U"): canal a céu aberto, canalização de córrego com acesso para limpeza e manutenção, sarjetas de grande porte. Sem cobertura na parte superior, depende da laje de fechamento ou de cobertura vegetal.

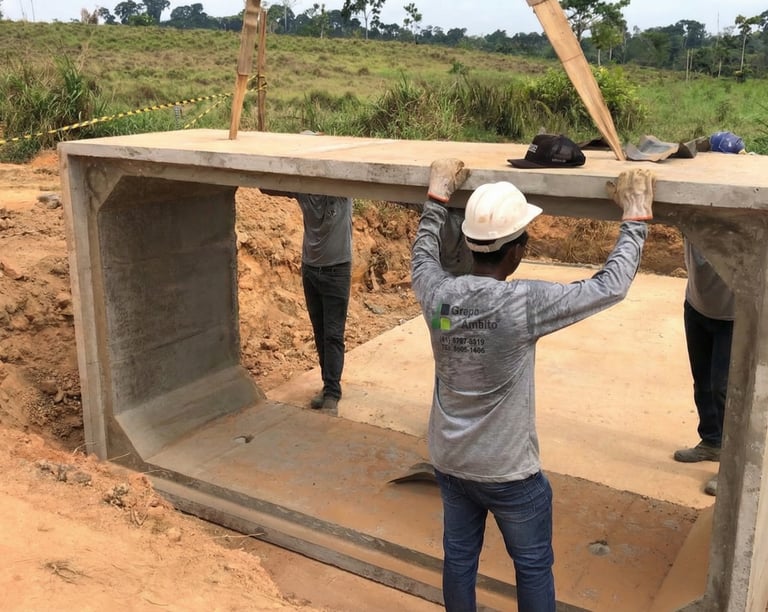

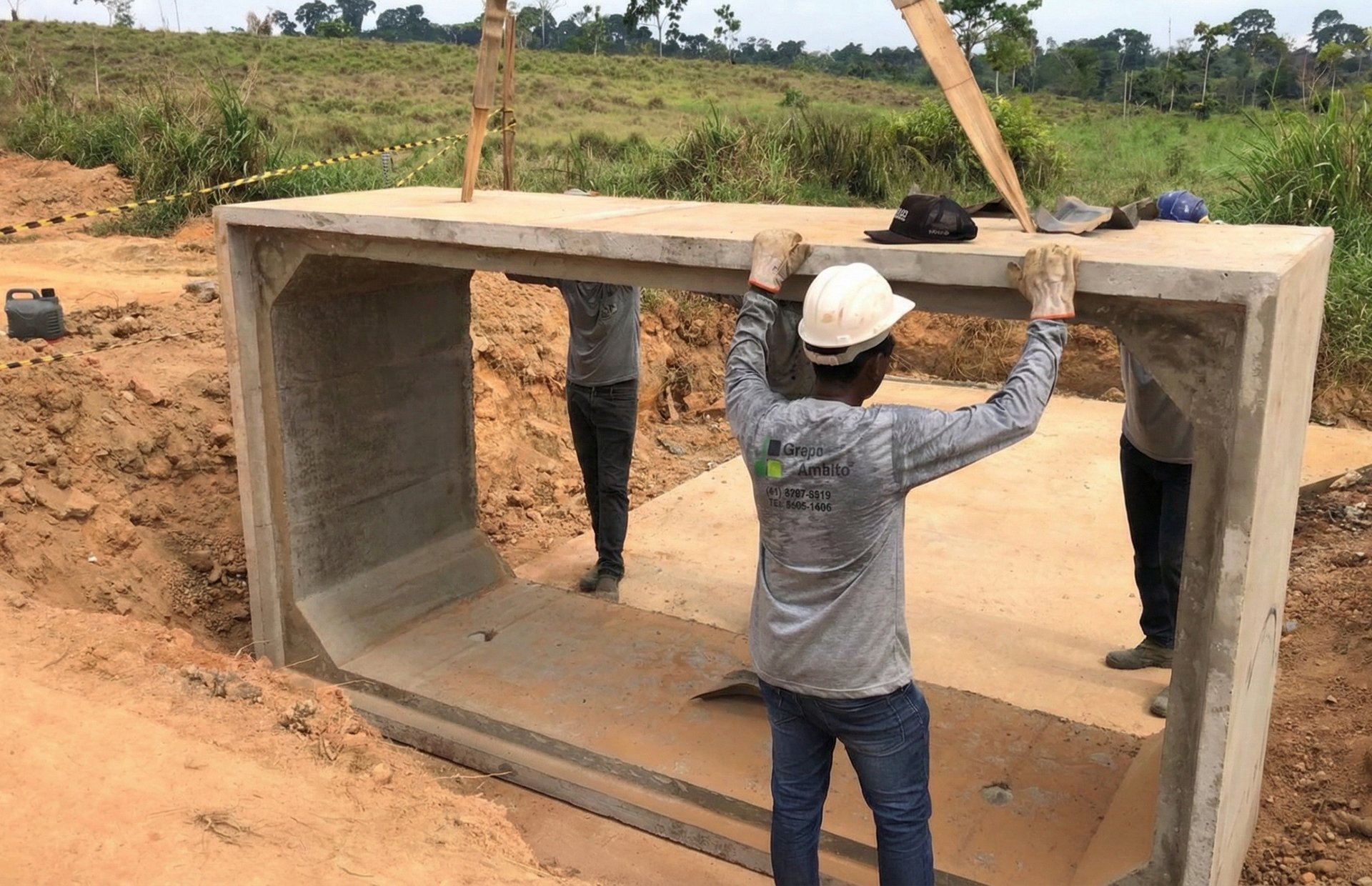

Aduela fechada (caixão): galeria pluvial enterrada, passagem d'água sob rodovia ou acesso rural, reservatório enterrado de detenção, galeria técnica de infraestrutura. Suporta carga de aterro e tráfego de veículos sobre a estrutura.

Norma vigente para fabricação e recebimento de aduelas

A norma de referência para aduelas pré-moldadas é a ABNT NBR 15396:2018 (3ª edição) — Aduelas (galerias celulares) de concreto armado pré-moldadas: Requisitos e Métodos de Ensaios.

Atenção: a ABNT abriu processo de revisão desta norma. Recomenda-se ao engenheiro fiscal verificar, antes do recebimento do lote, se há emenda ou versão mais recente publicada. A Traço Pré-moldados acompanha as atualizações normativas e comunica qualquer mudança de requisito no laudo técnico do lote.

O que a norma exige no recebimento do lote

• Inspeção visual: ausência de fissuras, quebras no encaixe e cobrimento adequado da armadura.

• Dimensões e tolerâncias: verificação de 4 peças por lote, tolerância de ±1,5% na dimensão interna declarada em projeto.

• Absorção de água: ensaio com corpos de prova cilíndricos moldados com o mesmo concreto da peça.

• Controle de resistência (fck): compressão axial de corpos de prova cilíndricos. Laudo emitido por laboratório próprio do Grupo Traço.

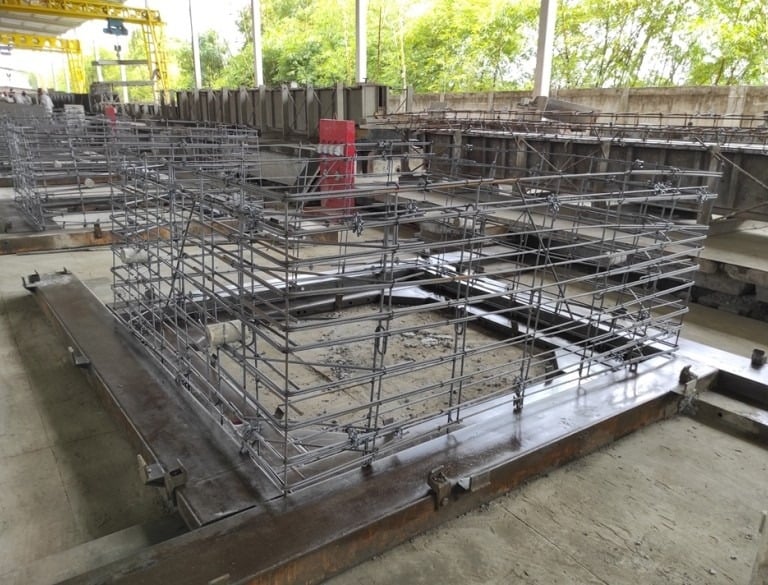

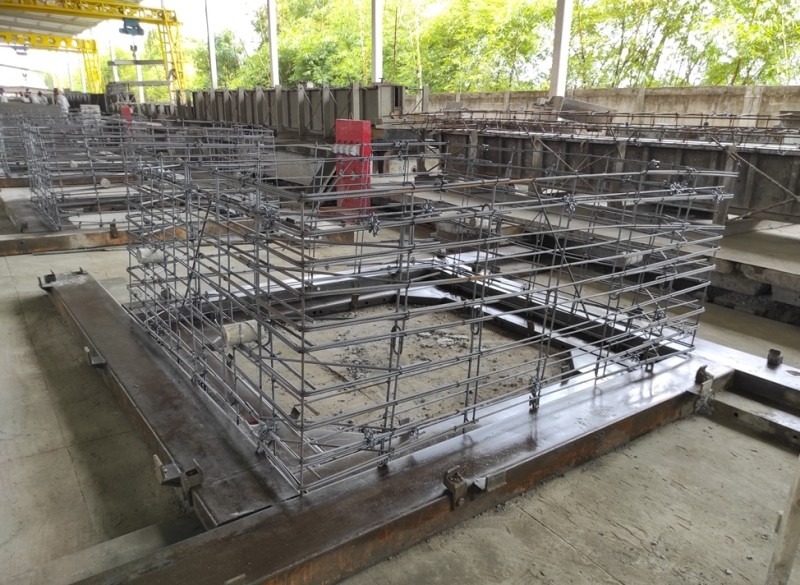

O cobrimento mínimo interno e externo da armadura é de 30 mm, respeitada a classe de agressividade ambiental definida pelas ABNT NBR 6118:2014 e ABNT NBR 12655:2022. Esse parâmetro é especialmente relevante em MT, onde a agressividade de solos lateríticos e a presença de matéria orgânica em canais naturais exigem atenção redobrada no projeto.

Dimensões disponíveis: catálogo Traço Pré-moldados em MT

As dimensões internas das aduelas seguem variação modular de 0,50 m em 0,50 m, conforme padronização de fôrmas metálicas da ABNT NBR 15396. O comprimento útil padrão de cada peça é de 1,00 m, com encaixe macho e fêmea.

Seções disponíveis (largura interna l x altura interna a)

• 1,00 m x 1,00 m

• 1,00 m x 1,50 m

• 1,50 m x 1,50 m

• 2,00 m x 1,00 m

• 2,00 m x 1,50 m

• 2,00 m x 2,00 m

• 2,50 m x 2,00 m

• 2,50 m x 2,50 m

• 3,00 m x 2,00 m

• 3,00 m x 2,50 m

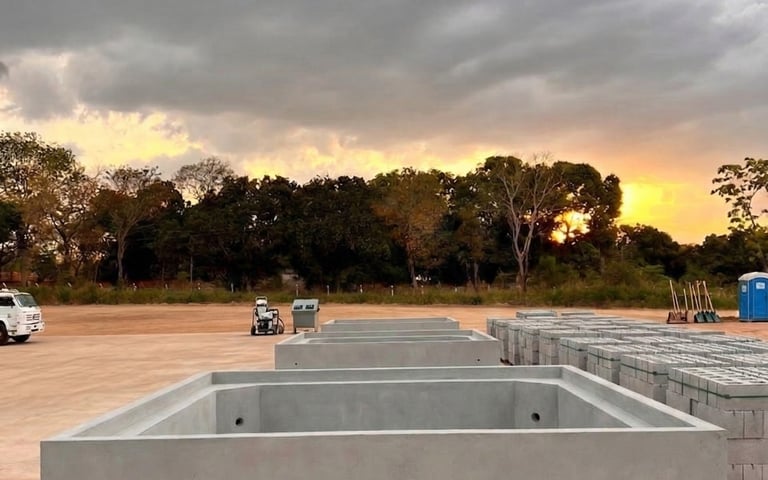

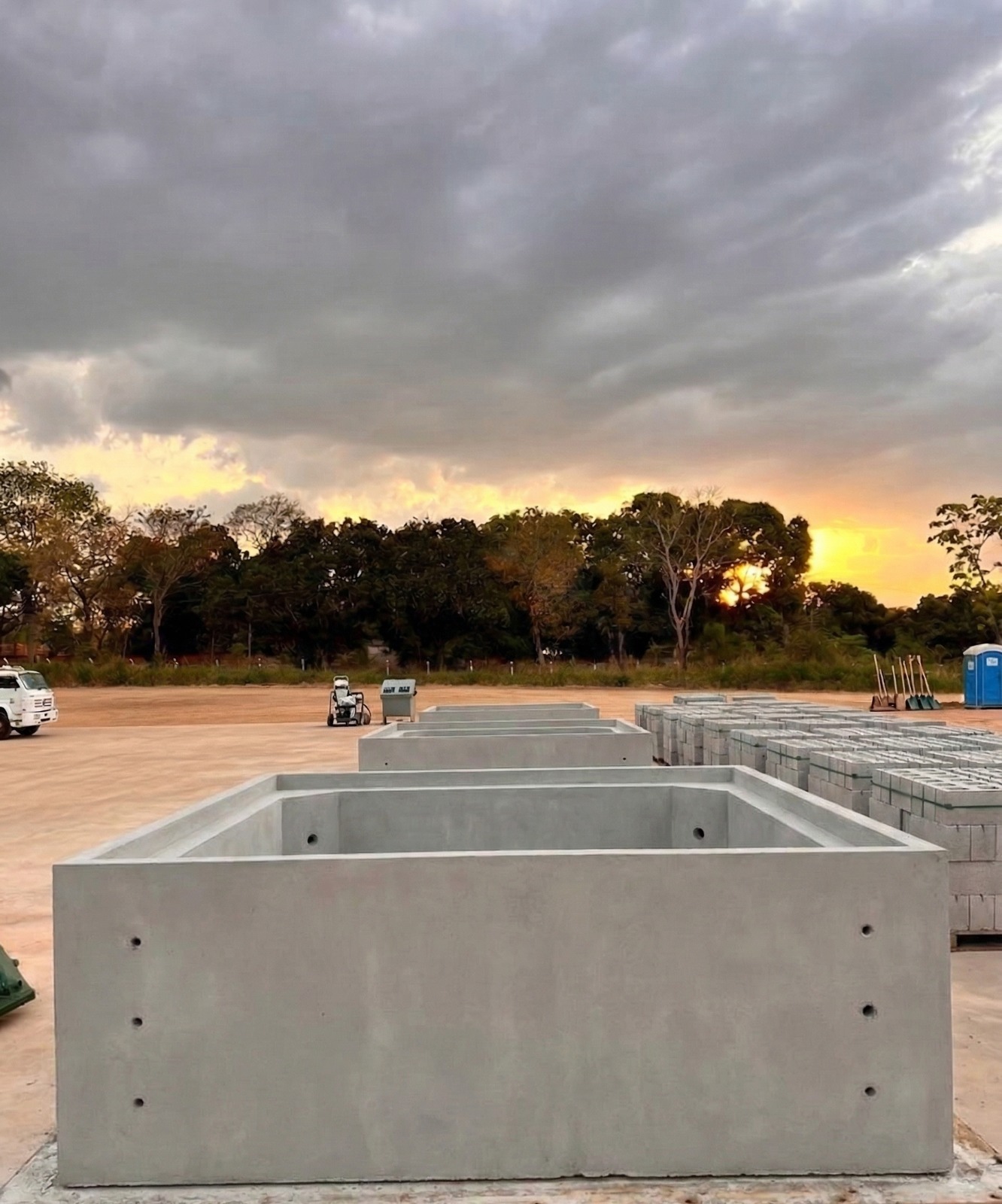

• 3,00 m x 3,00 m

Seções especiais fora do catálogo padrão podem ser fabricadas mediante projeto elaborado por profissional habilitado, com memória de cálculo estrutural disponível para verificação do comprador — conforme prevê a ABNT NBR 15396:2018.

Espessura mínima de parede e parâmetros estruturais

A espessura mínima de parede de todas as aduelas do catálogo Traço é de 15 cm. A resistência característica do concreto (fck) e a classe de aterro são definidas pelo projeto estrutural do fornecedor, e o laudo por lote comprova a resistência efetiva entregue na obra.

Aplicações técnicas de aduelas em obras de MT

O estado de Mato Grosso concentra três tipos recorrentes de demanda para aduelas de concreto: obras de drenagem urbana em loteamentos, passagens d'água em acessos rurais e agroindustriais, e galerias técnicas de infraestrutura. Cada contexto tem exigência estrutural e logística diferente.

Drenagem pluvial em loteamentos urbanos

Galerias pluviais em loteamentos são a aplicação mais comum para aduelas em MT. A seção é definida pelo dimensionamento hidráulico da bacia de contribuição, e a altura de aterro determina a classe estrutural necessária.

Loteamentos aprovados em Cuiabá (órgão municipal: SMADES) e em Várzea Grande (SEMMADRS — Secretaria Municipal de Meio Ambiente e Desenvolvimento Rural Sustentável) têm exigência de projeto de drenagem como condicionante de licença ambiental. A galeria pré-moldada com laudo é o padrão técnico aceito para aprovação.

Passagem d'água em acesso rural e agroindustrial

Acessos rurais em MT concentram demanda de aduelas de 1,00 m a 2,50 m de largura interna, dimensionadas para o tráfego de caminhão (carga TB-45) com altura de aterro entre 0,50 m e 5,00 m. A aduela fechada substitui com vantagem a ponte de madeira: prazo de montagem menor, sem manutenção periódica e laudo de resistência que viabiliza acesso de veículos pesados de safra.

Reservatórios de detenção e retenção pluvial

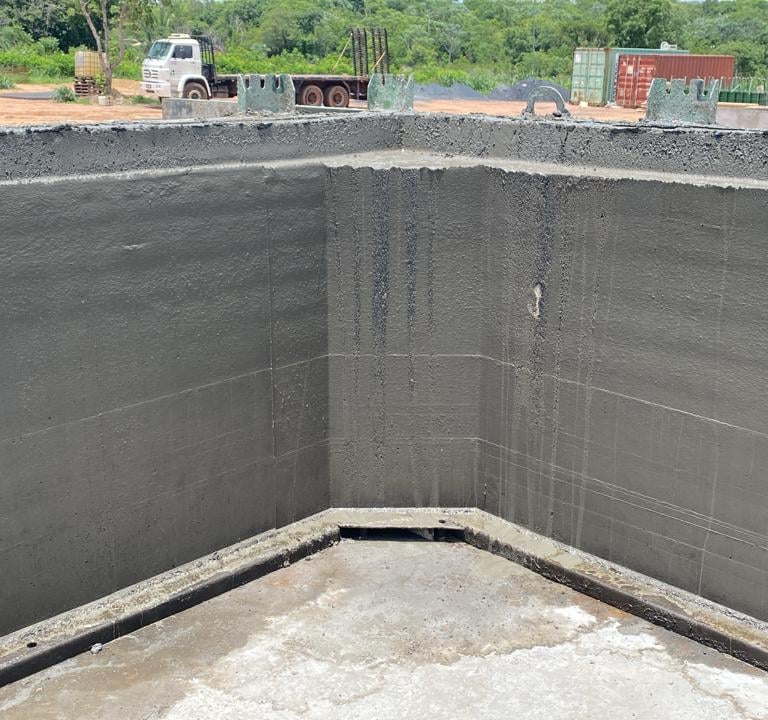

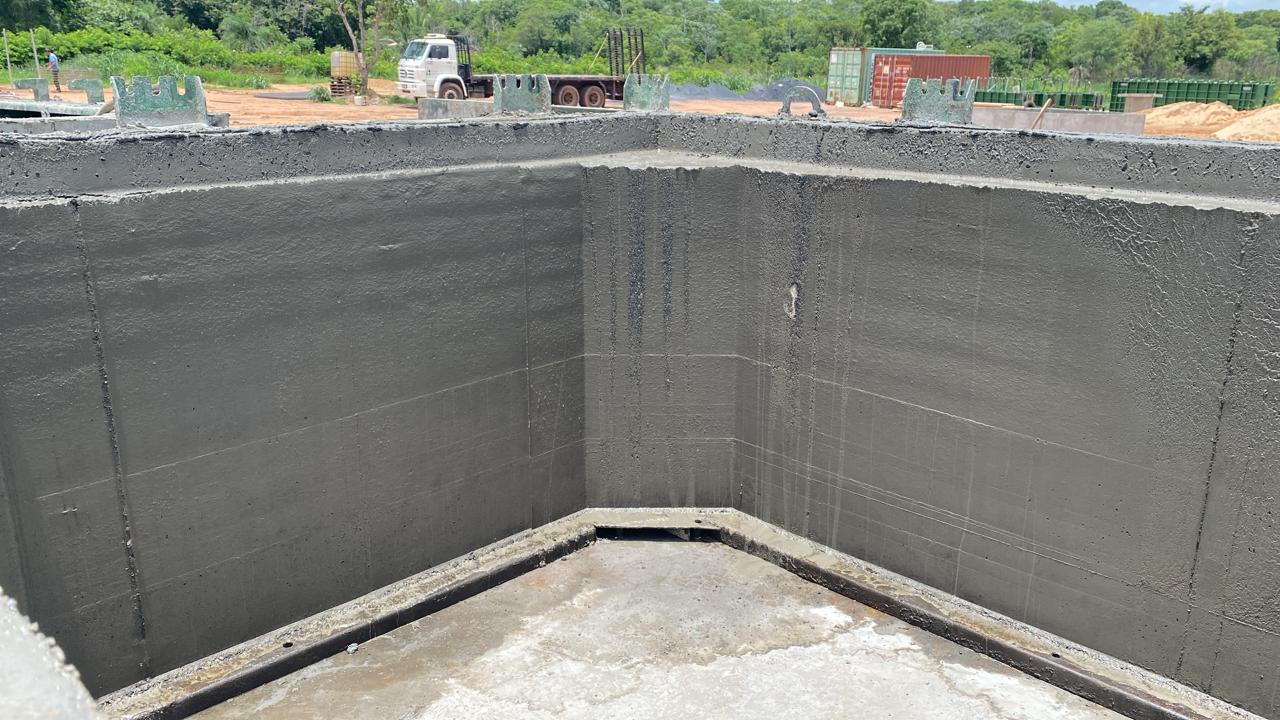

Municípios em expansão urbana de MT utilizam aduelas de seção 3,00 m x 3,00 m ou superiores para construção de reservatórios enterrados de detenção. A estrutura caixão permite múltiplas linhas paralelas para ampliação de volume armazenado sem aumento de área superficial ocupada.

Aduela ou tubo de concreto: como decidir

A dúvida entre aduela e tubo aparece quando o diâmetro necessário se aproxima de 1.500 mm ou quando a restrição de altura de embutimento limita o uso de seção circular. O critério técnico objetivo é:

• Seção circular até DN 1.200 mm: tubo de concreto (NBR 8890) é mais eficiente em custo.

• Seção circular acima de DN 1.200 mm ou largura de passagem acima de 1,50 m: aduela celular.

• Altura limitada de embutimento (relação altura/largura menor que 0,8): aduela retangular, não tubo.

• Passagem sob rodovia com tráfego pesado e aterro acima de 1,00 m: aduela fechada com laudo estrutural.

Essa decisão deve ser tomada pelo engenheiro de projeto antes da solicitação de orçamento. A Traço Pré-moldados oferece suporte técnico para revisão de especificação quando o projeto ainda está em fase de definição.

Como o erro de especificação acontece: cenário técnico ilustrativo

[NOTA: cenário a seguir é fictício e representativo, com dados de referência reais.]

Uma loteadora em expansão na região metropolitana de Cuiabá especificou tubos circulares DN 1.000 mm para a galeria pluvial principal de um loteamento com bacia de contribuição de 8 ha. O dimensionamento hidráulico posterior à compra indicou que a vazão de projeto exigia seção de 1,50 m x 1,50 m — incompatível com tubo circular daquele DN e com a altura de embutimento disponível na via.

Resultado: substituição total do pedido, retrabalho de escavação e atraso de 6 semanas no cronograma de aprovação do loteamento na SMADES. O custo do retrabalho superou 2,5 vezes o valor original das peças recusadas.

O erro era evitável. A memória de cálculo hidráulico resolvida antes da cotação teria definido a seção correta na primeira solicitação à fábrica.

Sua especificação de aduela ainda está em aberto?

A Traço Pré-moldados verifica a compatibilidade entre a seção solicitada, a altura de aterro e a carga de projeto antes de emitir a proposta. Orçamento com laudo técnico incluso em 48 horas. tracopremoldados.com.br | 65 99292-0104 | contato@tracoconcreto.com.br

O que verificar no laudo técnico antes de receber o lote

Todo fornecimento de aduelas da Traço Pré-moldados inclui laudo técnico emitido pelo laboratório próprio do Grupo Traço. O engenheiro fiscal da obra deve verificar no laudo:

• Identificação do lote: data de fabricação, número do lote, quantidade de peças produzidas.

• Resistência característica do concreto (fck): valor declarado em projeto versus valor medido em ensaio de compressão axial. Desvio máximo aceitável conforme ABNT NBR 12655:2022.

• Absorção de água: resultado do ensaio com corpos de prova cilíndricos do mesmo concreto da peça.

• Inspeção visual: confirmação de ausência de fissuras, quebras no encaixe macho/fêmea e cobrimento adequado da armadura (mínimo 30 mm).

• Dimensões verificadas: medição de 4 peças do lote com resultado dentro da tolerância de ±1,5% da dimensão interna declarada.

Laudo sem identificação de lote ou sem ensaio de fck não tem validade técnica para fins de recebimento formal em obra com fiscalização de engenheiro.

Como fechar o pedido de aduela à fábrica em MT sem erro

O pedido de orçamento de aduela à Traço Pré-moldados deve conter as seguintes informações, sem exceção. Cada dado faltante atrasa a proposta ou gera retrabalho pós-recebimento:

• Seção interna (l x a): ex. 2,00 m x 1,50 m. Definida pelo dimensionamento hidráulico do projeto.

• Altura de aterro: distância entre o topo da aduela e a superfície acabada. Define a classe estrutural.

• Carga acidental: tráfego de pedestres, veículos leves, tráfego pesado (TB-45) ou sem carga (reservatório).

• Comprimento total da galeria: em metros lineares. Divide-se pelo comprimento útil da peça (1,00 m) para número de unidades.

• Tipo de junta: rígida (galeria pluvial e passagem d'água) ou elástica (rede estanque, esgoto sanitário).

• Prazo de entrega requerido: data de início de assentamento na obra.

• Local de entrega: município e distância aproximada da fábrica em Várzea Grande/MT.

Enviando esses dados pelo WhatsApp 65 99292-0104 ou por e-mail contato@tracoconcreto.com.br, a Traço emite proposta técnica com laudo incluso em 48 horas úteis.

Fornecimento integrado: Traço Blocos e Traço Concreto no mesmo canteiro

A obra de infraestrutura que usa aduela pré-moldada também precisa de blocos estruturais para a caixa de entrada, piso intertravado para as vias internas do loteamento e, frequentemente, tubos de concreto para as ligações domiciliares da galeria.

Traço Blocos fornece blocos estruturais (14x19x39 e 19x19x39), paver intertravado em espessuras 60 mm, 80 mm e 100 mm, e piso tátil — tudo com laudo de fck por lote do laboratório próprio do Grupo Traço.

Traço Concreto centraliza o fornecimento de todos os artefatos e pré-moldados em nota fiscal e contrato únicos, simplificando a gestão de suprimentos para obras de loteamento e infraestrutura de grande porte em MT.

Obra parada por aduela fora de especificação custa mais do que o pedido certo desde o início.

A Traço Pré-moldados fabrica aduelas com laudo técnico incluso, entrega com prazo definido em MT e suporte de engenharia para validação da especificação antes do pedido. Solicite orçamento agora.

tracopremoldados.com.br | (65) 9 9292-0104 | contato@tracoconcreto.com.br

Referências normativas e técnicas

• ABNT NBR 15396:2018 — Aduelas (galerias celulares) de concreto armado pré-moldadas: Requisitos e Métodos de Ensaios. (3ª edição; verificar status de vigência junto à ABNT antes de especificar em licitação.)

• ABNT NBR 8890:2007 — Tubo de concreto de seção circular para água pluvial e esgoto sanitário.

• ABNT NBR 9062:2017 — Projeto e execução de estruturas de concreto pré-moldado.

• ABNT NBR 6118:2014 — Projeto de estruturas de concreto: Procedimento.

• ABNT NBR 12655:2022 — Concreto de cimento Portland: Preparo, controle, recebimento e aceitação.

• ABNT NBR 15645:2008 — Execução de obras de esgoto sanitário e drenagem de água pluvial utilizando tubos e aduelas de concreto.

• ABNT NBR 16085 — Poços de visita e inspeção pré-moldados em concreto armado para sistemas enterrados.

FAQ: Aduela de Concreto Pré-moldada em Mato Grosso

Para que serve a aduela?

Aduela de concreto serve para construir galerias pluviais enterradas, canalizações de córregos, passagens d'água sob rodovias e acessos rurais, reservatórios enterrados e galerias técnicas de infraestrutura. Em Mato Grosso, a aplicação mais frequente é em obras de drenagem de loteamentos urbanos e em acessos de propriedades rurais e agroindustriais.

Qual a diferença entre aduela e tubo de concreto?

Tubo de concreto tem seção circular e é fabricado conforme a ABNT NBR 8890. Aduela tem seção retangular ou quadrada e é fabricada conforme a ABNT NBR 15396. A escolha depende da vazão de projeto, da largura necessária de passagem e da altura disponível para embutimento. Aduelas são a solução técnica obrigatória quando a seção circular não comporta a vazão requerida ou quando a restrição de profundidade de embutimento inviabiliza o uso de tubo circular de grande diâmetro.

O que significa aduela de concreto?

Aduela de concreto é o nome técnico da peça pré-moldada em concreto armado com seção retangular ou quadrada, aberta ou fechada, usada para formar galerias e passagens d'água. Também chamada de galeria celular ou tubo celular, a peça é fabricada com encaixe macho e fêmea, comprimento útil de 1 metro e dimensões internas que variam de 0,50 m em 0,50 m.

Qual é o uso da aduela para pontes em MT?

Aduelas de concreto pré-moldado são usadas em MT para construção de pontes de vão livre de até 3,00 m a 4,00 m em acessos rurais e estradas vicinais. A aduela fechada suporta carga de aterro e tráfego de caminhão (TB-45) e elimina a necessidade de manutenção periódica típica das pontes de madeira. A Traço Pré-moldados fornece elementos de ala e testa para acabamento de cabeceiras.

Quais as dimensões padrão das aduelas de concreto?

As dimensões internas padrão das aduelas de concreto em Mato Grosso variam de 1,00 m x 1,00 m até 3,00 m x 3,00 m, com variação de 0,50 m em 0,50 m. O comprimento útil de cada peça é de 1 metro. Dimensões fora desse padrão podem ser fabricadas como peças especiais, mediante projeto elaborado por profissional habilitado com memória de cálculo estrutural.

Quanto custa aduela de concreto em MT?

O preço de aduela de concreto em Mato Grosso varia conforme a seção interna (l x a), a classe estrutural (definida pela altura de aterro e pela carga de projeto), o volume do pedido e a distância de entrega a partir da fábrica em Várzea Grande. Para receber proposta com laudo técnico incluso em 48 horas, envie a especificação completa — seção, altura de aterro, carga e comprimento total — pelo WhatsApp (65 9292-0104 ou por e-mail contato@tracoconcreto.com.br.

Qual norma rege a fabricação de aduelas de concreto?

A fabricação e o recebimento de aduelas de concreto armado pré-moldadas em Mato Grosso são regidos pela ABNT NBR 15396 — Aduelas (galerias celulares) de concreto armado pré-moldadas: Requisitos e Métodos de Ensaios. A norma estabelece dimensões padronizadas, requisitos de resistência (fck), cobrimento de armadura, tolerâncias dimensionais e ensaios obrigatórios por lote.

Como calcular quantas aduelas preciso para minha obra em MT?

Para calcular a quantidade de aduelas em Mato Grosso, divida o comprimento total da galeria (em metros lineares) pelo comprimento útil de cada peça (1 metro). Acrescente de 5% a 10% para perdas e cortes em extremidades. Para galeria com múltiplas linhas paralelas, multiplique pelo número de linhas. A Traço Pré-moldados confere esse cálculo junto com a proposta técnica.

O que é galeria celular de concreto?

Galeria celular de concreto é outro nome técnico para aduela de concreto pré-moldada. O termo "celular" refere-se à célula retangular formada pela seção transversal fechada da peça. Usa-se "galeria celular" principalmente em projetos de drenagem pluvial urbana, especificações de licitação e normas técnicas da ABNT. Na prática de obras em Mato Grosso, os termos aduela, galeria celular e tubo celular referem-se ao mesmo produto.

Qual é o prazo de entrega de aduelas de concreto em Mato Grosso?

O prazo de entrega de aduelas de concreto da Traço Pré-moldados em Mato Grosso depende do volume do pedido, da seção solicitada e do estoque disponível na fábrica em Várzea Grande. Pedidos dentro do catálogo padrão têm prazo informado no momento da proposta. Para planejamento de obras com data fechada, recomenda-se reservar estoque com antecedência mínima de 15 dias em relação ao início do assentamento.
