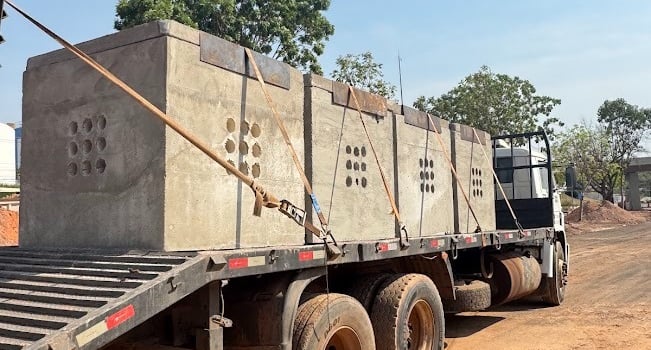

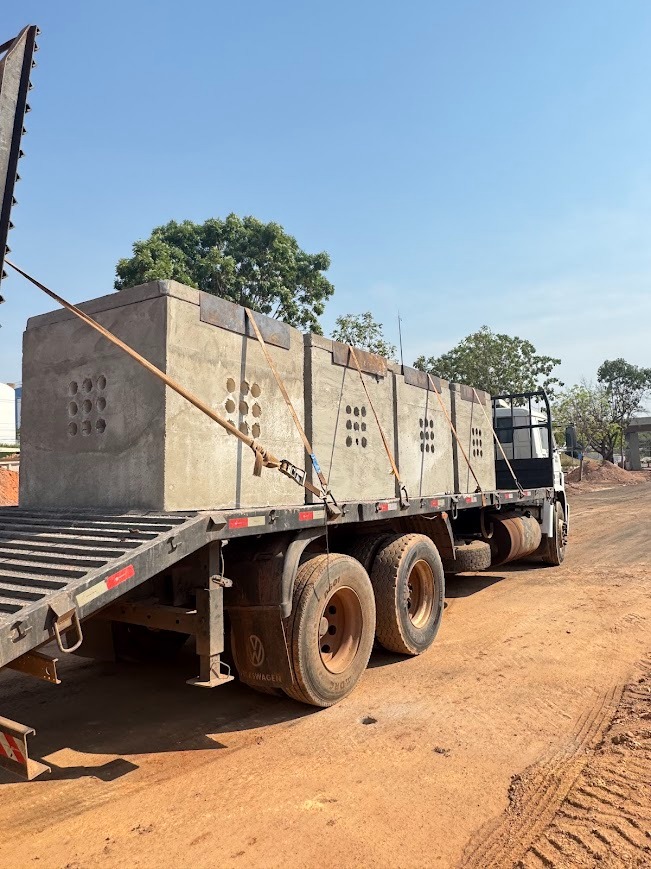

Caixa de passagem de concreto em Cuiabá e Várzea Grande: todos os modelos, dimensões e como especificar sem erro

Caixa de passagem de concreto especificada errada em Cuiabá custa três vezes: a peça descartada, o dia de equipe parada com a vala aberta e a reescavação depois da vistoria reprovada. O erro raramente aparece no papel. Ele aparece quando a trena entra na caixa já assentada.

A confusão começa no nome. Caixa com fundo, caixa sem fundo, caixa de gordura, caixa de inspeção, caixa BL e poço de visita são peças diferentes, com normas diferentes e critérios de aceitação diferentes. Comprador que trata tudo como "caixa de concreto" compra pelo preço unitário e paga pela troca.

Este guia separa os seis modelos, indica a dimensão mínima que cada norma exige, mostra o que a concessionária cobra em Cuiabá e em Várzea Grande e define exatamente o que precisa estar fechado antes de pedir cotação à fábrica.

⚡ Resumo Executivo

Risco: caixa de inspeção com lado interno abaixo de 0,60 m reprova na vistoria de ligação de esgoto e obriga reescavação ponto a ponto. O custo de troca em campo chega a 4 vezes o valor da peça, somando escavação, mão de obra e reposição de pavimento.

Ponto crítico: seção interna, profundidade e classe de carga da tampa precisam ser fechadas antes da compra, nunca na chegada do caminhão.

Ação imediata: abra o projeto hidráulico, liste as cotas de entrada e saída de cada caixa e confira contra o lado interno mínimo de 0,60 m.

Sumário

1. O que a norma exige da caixa de passagem de concreto em MT

2. Caixa com fundo de concreto: quando a peça precisa ser estanque

3. Caixa sem fundo de concreto: quando o fundo é executado na vala

4. Caixa de gordura de concreto: dimensões CGP, CGS, CGD e CGE

5. Caixa de inspeção de concreto: lado mínimo, profundidade e espaçamento

6. Caixa BL de concreto: captação de água pluvial na boca de lobo

7. Poço de visita de concreto: quando a caixa de inspeção deixa de atender

8. Comparativo: qual modelo de caixa de passagem usar em cada obra

9. Caixa de passagem em Cuiabá e Várzea Grande: o que cada órgão exige

10. Cenário ilustrativo: loteamento em Várzea Grande com 96 caixas

11. O que custa especificar a caixa de passagem errada em MT

O que a norma exige da caixa de passagem de concreto em MT

Caixa de passagem de concreto em Mato Grosso responde a duas famílias normativas distintas. Redes prediais seguem a ABNT NBR 8160:1999, que fixa dimensões e espaçamento de caixas de inspeção e de gordura. Redes públicas enterradas seguem a ABNT NBR 16085:2020, que rege poços de visita e de inspeção pré-moldados.

A separação importa porque as exigências não se equivalem. A NBR 8160:1999 trata do que fica dentro do lote, até o coletor predial. A NBR 16085:2020 trata da peça que a concessionária vai operar durante décadas, com requisitos de estanqueidade, encaixe e resistência muito mais duros.

A execução das duas redes é regida pela ABNT NBR 15645:2020, que estabelece requisitos para obras com tubos e aduelas pré-moldados de concreto, referenciando a NBR 8890:2020 para tubos, a NBR 15396 para aduelas e a NBR 16085 para poços de visita e inspeção.

Do lado da fabricação, valem a ABNT NBR 9062:2017, para projeto e execução de estruturas de concreto pré-moldado, e a ABNT NBR 12655:2022, para preparo e controle do concreto. São essas duas que sustentam o laudo de resistência por lote que o fiscal de obra pede na medição.

A Traço Pré-moldados é fábrica de estruturas pré-moldadas de concreto sediada em Várzea Grande/MT, com muros de até 3,40 m e laudo por lote, e produz caixas e poços de visita sob projeto, com seção, altura e furação definidas antes da moldagem.

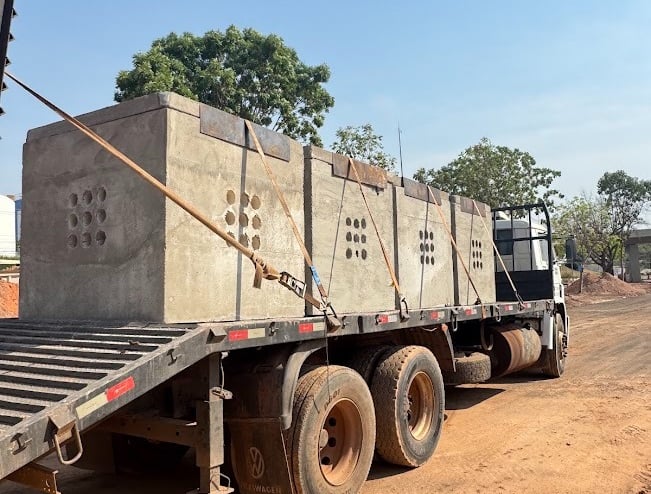

Caixa com fundo de concreto: quando a peça precisa ser estanque

Caixa com fundo de concreto é a peça moldada com laje inferior integrada ao corpo, sem emenda entre parede e base. Ela é a escolha correta sempre que o sistema exige estanqueidade: esgoto sanitário, efluente industrial, caixa de passagem elétrica em terreno com lençol freático alto e qualquer ponto onde a infiltração seja proibida.

Onde a caixa com fundo resolve

O fundo integrado elimina a junta fria entre base e parede, que é o ponto clássico de infiltração em caixas moldadas na vala. Em Cuiabá, isso pesa no período de chuva, quando o nível do lençol sobe e a caixa mal vedada passa a receber água de fora.

Redes de esgoto sanitário exigem esse comportamento por definição. Água parasitária que entra na caixa vai para a estação de tratamento e consome capacidade que deveria atender novas ligações.

O que definir antes de cotar

• Seção interna útil, em metros, medida de parede a parede.

• Altura total da peça e cota de entrada e saída de cada tubulação.

• Diâmetro nominal e posição de cada furação, definidos em planta.

• Tipo de tampa: concreto armado, tampão ou grelha de ferro fundido dúctil.

• Classe de carga do local: passeio, área ajardinada, tráfego leve ou tráfego pesado.

Caixa sem fundo de concreto: quando o fundo é executado na vala

Caixa sem fundo de concreto é o corpo em anel ou caixilho aberto na base, com o fundo concretado depois, dentro da vala. O modelo serve para dois casos: drenagem em que se deseja infiltração no solo e pontos em que a cota de fundo só é definida com a vala aberta, com meia-cana moldada no local.

Vantagem real e risco real

A vantagem é logística. A peça pesa menos, carrega mais unidades por caminhão e reduz custo de frete até a obra, o que conta em rede longa de loteamento. A cota de fundo também fica ajustável, sem depender de precisão milimétrica de projeto.

O risco é a execução. Fundo concretado sem caimento e sem meia-cana acumula sedimento, prende sólido e vira ponto de entupimento recorrente. A economia da peça some no primeiro serviço de desobstrução.

Caixa sem fundo não deve ser usada em esgoto sanitário quando existe exigência de estanqueidade. Nesse caso a especificação correta é a caixa com fundo integrado

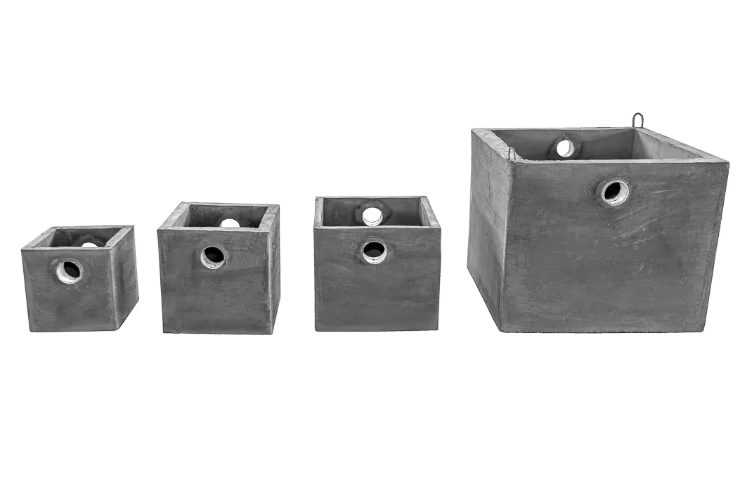

Caixa de gordura de concreto: dimensões CGP, CGS, CGD e CGE

Caixa de gordura de concreto retém gorduras, graxas e óleos antes que cheguem ao coletor predial. A ABNT NBR 8160:1999 define quatro tipos por número de cozinhas atendidas, com dimensões mínimas fechadas. Especificar por volume estimado, sem consultar a tabela, é a origem mais comum de retrabalho em obra comercial.

Os quatro tipos previstos na NBR 8160:1999

• CGP, pequena, cilíndrica: diâmetro interno 0,30 m, parte submersa do septo 0,20 m, retenção 18 L, saída DN 75. Atende uma cozinha.

• CGS, simples, cilíndrica: diâmetro interno 0,40 m, parte submersa do septo 0,20 m, retenção 31 L, saída DN 75. Atende uma ou duas cozinhas.

• CGD, dupla, cilíndrica: diâmetro interno 0,60 m, parte submersa do septo 0,35 m, retenção 120 L, saída DN 100. Atende de três a doze cozinhas.

• CGE, especial, prismática de base retangular: distância mínima entre septo e saída 0,20 m, altura molhada 0,60 m, parte submersa do septo 0,40 m, saída mínima DN 100.

Como dimensionar a CGE

A caixa de gordura especial é obrigatória acima de doze cozinhas e em restaurantes, escolas, hospitais e quartéis. O volume da câmara de retenção sai da fórmula V = 2N + 20, com N igual ao número de pessoas servidas no turno de maior fluxo e V em litros.

Um restaurante que serve 300 pessoas no turno de pico precisa de câmara com 620 L. Esse é o número que define a peça, não o espaço disponível na área de serviço.

Caixa de gordura recebe apenas efluente de pia de cozinha e máquina de lavar louça. Esgoto de bacia sanitária nunca entra nessa caixa, sob pena de comprometer a retenção e gerar retorno.

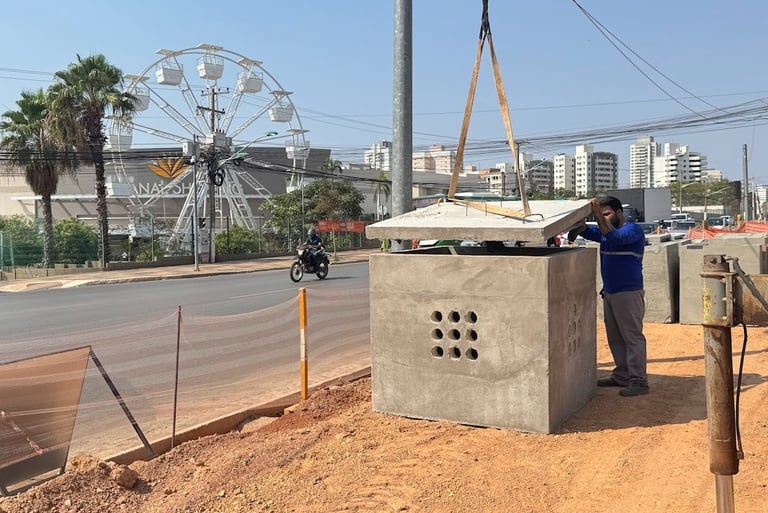

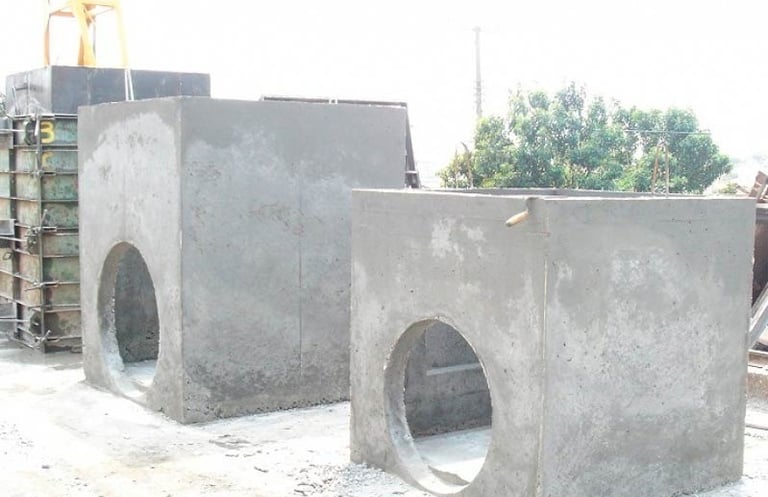

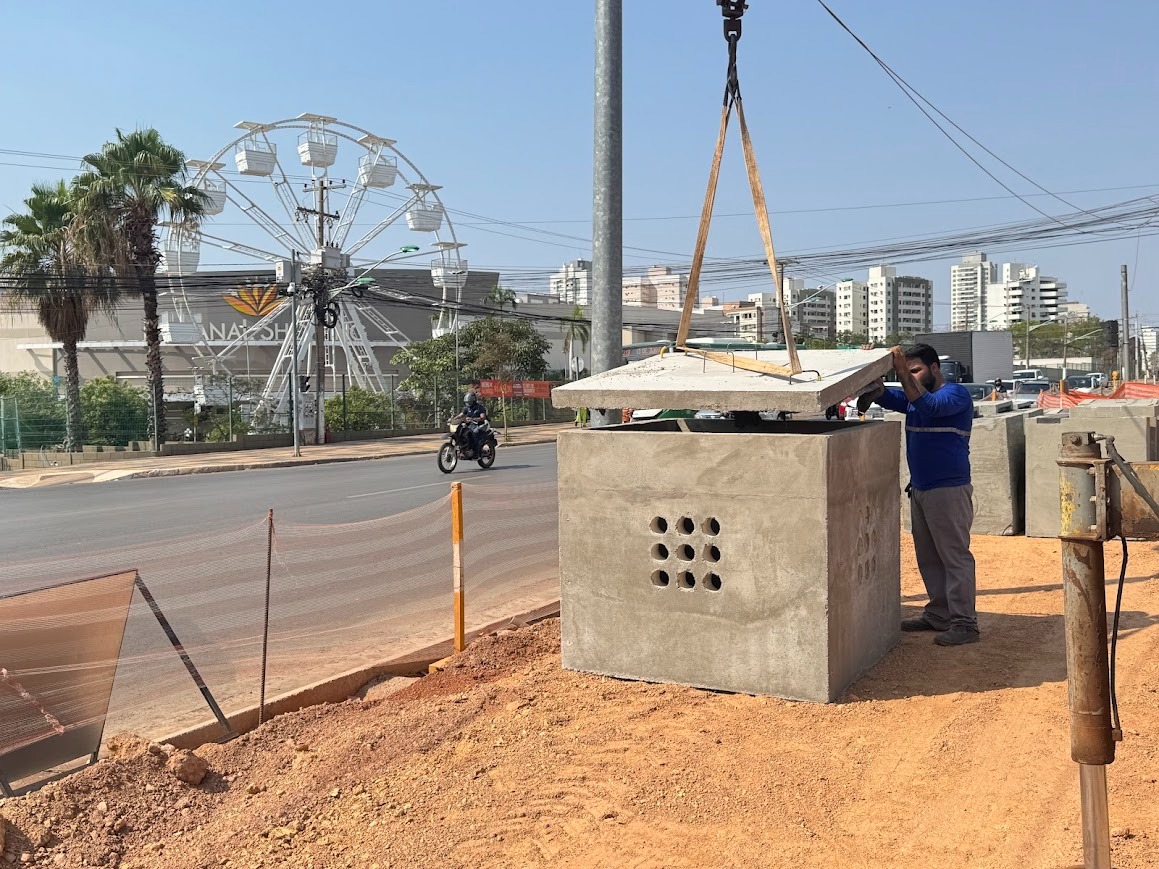

Caixa de inspeção de concreto: lado mínimo, profundidade e espaçamento

Caixa de inspeção de concreto permite limpeza, desobstrução e mudança de direção da tubulação enterrada. A ABNT NBR 8160:1999 fixa profundidade máxima de 1,00 m, forma prismática de base quadrada ou retangular com lado interno mínimo de 0,60 m, ou cilíndrica com diâmetro mínimo de 0,60 m, e tampa removível de fecho hermético.

Os três limites de distância que reprovam projeto

• Entre duas caixas de inspeção consecutivas: no máximo 25,00 m.

• Entre a ligação do coletor predial com o público e o dispositivo de inspeção mais próximo: no máximo 15,00 m.

• Entre ramais de descarga e de esgoto de bacias sanitárias, caixas de gordura e caixas sifonadas e o dispositivo de inspeção: no máximo 10,00 m.

O erro de 0,50 m

Caixa de 0,50 m de lado circula no varejo de material de construção e custa menos. Ela não atende o lado interno mínimo de 0,60 m da NBR 8160:1999 e não é aceita como dispositivo de inspeção em projeto aprovado.

A peça só é descoberta na vistoria, com a rede já assentada e o passeio recomposto. A partir daí o custo deixa de ser o da caixa e passa a ser o da obra refeita.

Caixa BL de concreto: captação de água pluvial na boca de lobo

Caixa BL de concreto é a caixa de boca de lobo, dispositivo instalado na sarjeta para captar a água da chuva e conduzir ao coletor de drenagem pluvial. Ela não pertence à rede de esgoto sanitário e não pode receber efluente doméstico, prática vedada e passível de autuação em Cuiabá.

Composição do conjunto

O conjunto de boca de lobo tem três partes: a caixa propriamente dita, a guia tipo chapéu ou cavalete que forma a abertura na sarjeta e a tampa ou grelha superior. Comprar apenas a caixa e improvisar guia e tampa na obra é o erro mais comum em loteamento.

As dimensões internas de referência do SINAPI são 0,60 x 1,00 x 1,20 m para boca de lobo simples retangular e 0,60 x 2,20 x 1,20 m para a dupla. Projeto de drenagem urbana pode exigir seção maior conforme a bacia de contribuição.

Classe de carga não é detalhe

Grelhas e tampões de ferro fundido dúctil seguem as classes de carga da ABNT NBR 10160. Grelha subdimensionada em via com tráfego de caminhão quebra, abre buraco na pista e transfere o passivo para quem especificou.

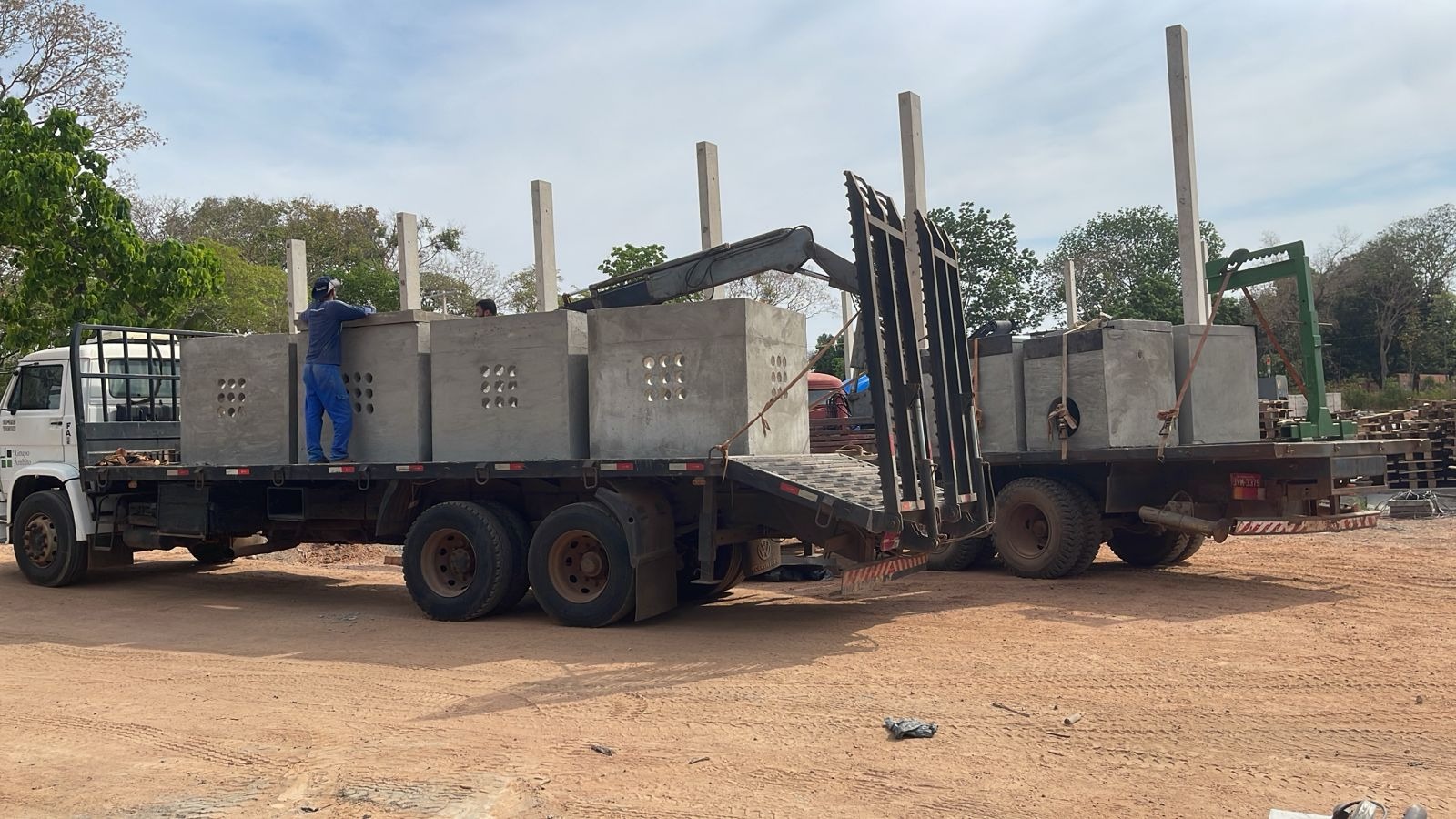

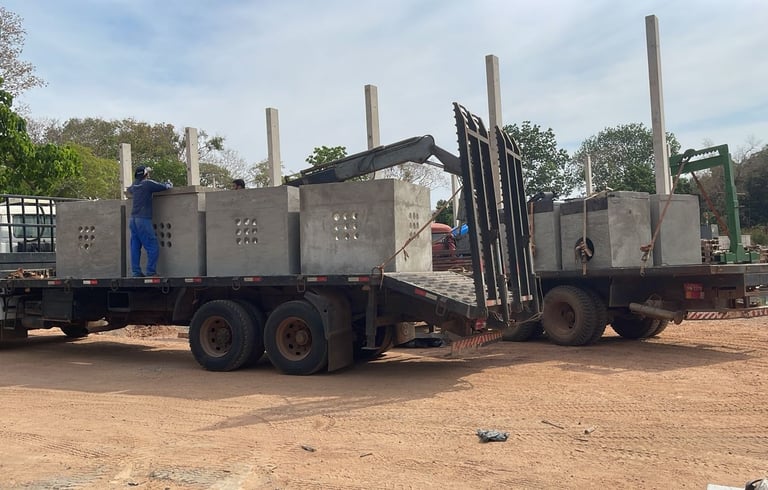

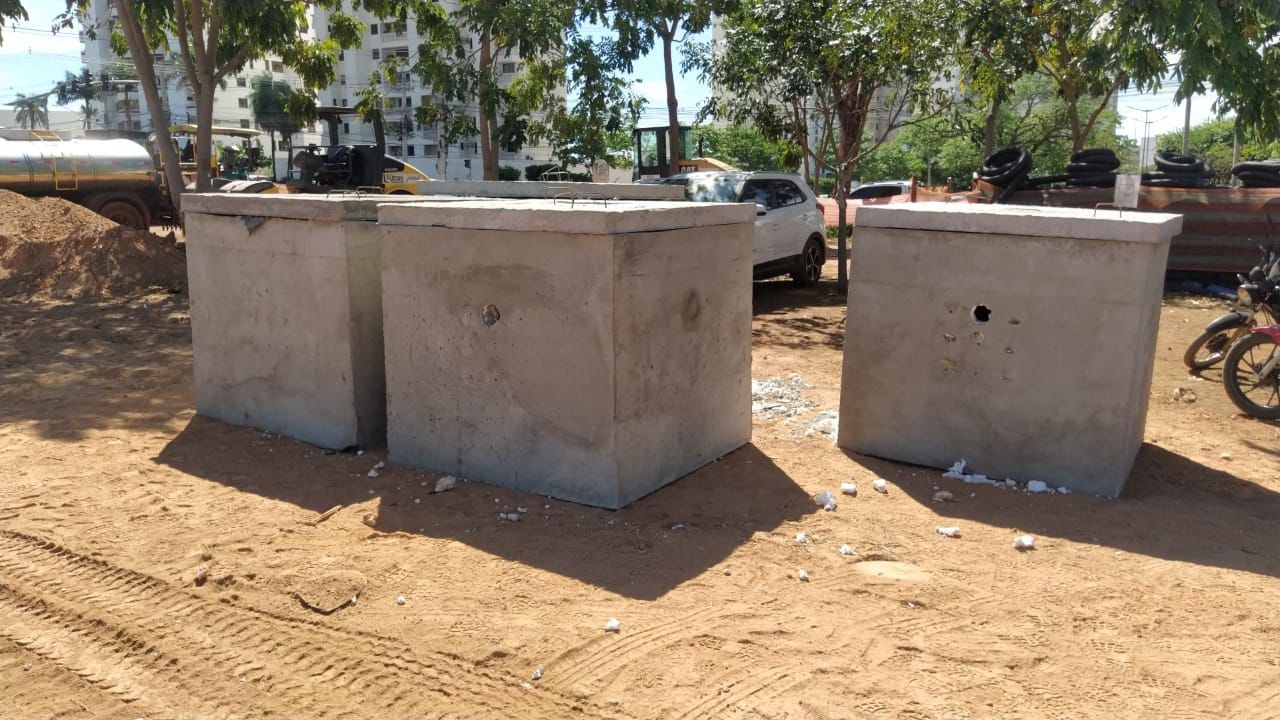

Poço de visita de concreto: quando a caixa de inspeção deixa de atender

Poço de visita de concreto é obrigatório quando a profundidade ultrapassa o limite da caixa de inspeção e o acesso de pessoa ao interior passa a ser necessário. A NBR 8160:1999 exige profundidade maior que 1,00 m, dimensão mínima de 1,10 m em planta e degraus que permitam o acesso.

O que a NBR 8160:1999 exige do PV predial

• Forma prismática de base quadrada ou retangular com dimensão mínima de 1,10 m, ou cilíndrica com diâmetro interno mínimo de 1,10 m.

• Degraus que permitam o acesso ao interior e tampa removível com vedação garantida.

• Fundo conformado para escoamento rápido, sem formação de sedimento.

• Divisão em câmara de trabalho, ou balão, com altura mínima de 1,50 m, e chaminé de acesso com diâmetro interno mínimo de 0,60 m.

O que mudou com a NBR 16085:2020

A versão 2020 da NBR 16085 trouxe novas tipologias e dimensões de módulos, com encaixe ponta e bolsa ou macho e fêmea conforme a necessidade de estanqueidade do sistema. A escolha do encaixe deixa de ser preferência do fabricante e passa a ser decisão de projeto.

O ponto mais relevante para quem compra é outro: todos os módulos de poço de visita e de poço de inspeção devem ter as aberturas de passagem de tubulação executadas no processo de fabricação. Furação improvisada na obra descumpre a norma.

Quando a intervenção em campo é inevitável, a norma admite apenas o uso de máquina extratora, para não danificar a peça. Furo aberto com marreta ou ponteiro compromete a armadura, elimina a estanqueidade e derruba qualquer garantia de lote.

Caixa de passagem em Cuiabá e Várzea Grande: o que cada órgão exige

Caixa de passagem de concreto em Cuiabá e em Várzea Grande responde a interlocutores diferentes. Em Cuiabá a concessionária Águas Cuiabá, do grupo Iguá Saneamento, define o padrão da ligação. Em Várzea Grande o Departamento de Água e Esgoto, DAE/VG, opera o sistema, com regulação da Ager-MT.

Cuiabá: padrão da Águas Cuiabá e Projeto Interligue Já

A responsabilidade da concessionária vai até a caixa de passagem e inspeção da ligação de esgoto em via pública. Do lote até essa caixa, a execução é do proprietário, e é ali que o padrão precisa bater.

O manual técnico da Águas Cuiabá especifica caixa de inspeção projetada no passeio, encostada à frente do lote, com profundidade mínima de 0,60 m e seção quadrada de 0,60 x 0,60 m internos, ou circular com diâmetro interno de 0,60 m, ambas em concreto armado.

A tampa precisa ser dimensionada para suportar a passagem de veículo e possuir alça retrátil de içamento. Tampa de concreto simples, sem essa previsão, quebra na primeira entrada de caminhão e vira ocorrência de manutenção.

O Projeto Interligue Já, criado em 2024 em cooperação entre TJMT, Ministério Público Estadual, Prefeitura de Cuiabá, agência reguladora e Águas Cuiabá, cobra a interligação dos imóveis à rede pública onde ela já está disponível, com procedimentos pré-processuais e multa diária arbitrada caso a caso.

O Decreto Municipal 6.714/2018 estabelece o procedimento padrão de análise, aprovação e recebimento de projetos de esgotamento sanitário em Cuiabá. Ele exige caixa de inspeção antes do lançamento de efluente tratado em galeria de águas pluviais, em local de acesso público, e veda o lançamento sem autorização da SMOP.

Várzea Grande: DAE/VG, Ager-MT e a janela de expansão

Várzea Grande opera água e esgoto pela autarquia municipal DAE/VG, com regulação e fiscalização delegadas à Agência de Regulação dos Serviços Públicos Delegados do Estado de Mato Grosso, a Ager-MT, por convênio de cooperação técnica.

O diagnóstico da Fipe para o novo Plano Municipal de Saneamento Básico apontou cobertura de coleta de esgoto em 19,1% da população do município. O plano prevê concessão privada e discute expansão em horizonte de 20 a 30 anos.

Esse número define a demanda regional. Cada quilômetro de coletora nova em Várzea Grande puxa caixas de inspeção, poços de visita e caixas de ligação, e a obra do coletor-tronco entre a ETE São Mateus e a região do Santa Maria concentra parte desse volume.

Demais municípios de MT

Fora da Baixada Cuiabana, o padrão varia por prestador e por edital. Obra pública em Rondonópolis, Sinop ou Sorriso costuma referenciar diretamente a NBR 16085:2020 e exigir laudo de resistência por lote na medição.

Rede coletora em execução não espera cotação lenta. A Traço Pré-moldados fabrica caixas de passagem, caixas de inspeção, caixas BL e poços de visita sob projeto, com laudo de resistência por lote emitido em laboratório próprio e prazo de fábrica definido no ato da proposta. Envie a planta hidráulica ou de drenagem com o quantitativo e receba proposta técnica em até 48 horas úteis.

O que custa especificar a caixa de passagem errada em MT

Especificação errada de caixa de passagem de concreto em MT gera quatro perdas mensuráveis: reprovação na vistoria, retrabalho de vala aberta, quebra de tampa em serviço e trava na medição por ausência de laudo. Nenhuma delas aparece na cotação inicial, e todas aparecem no custo final da obra.

Quatro falhas que se repetem

• Seção abaixo do mínimo normativo. Caixa de inspeção com lado interno menor que 0,60 m não é aceita como dispositivo de inspeção e obriga substituição integral do trecho.

• Furação aberta na obra. A NBR 16085:2020 exige aberturas executadas na fabricação e admite intervenção em campo apenas com máquina extratora. Furo manual compromete armadura e estanqueidade.

• Tampa sem classe de carga. Tampa ou grelha subdimensionada para o tráfego real quebra, abre buraco e transfere responsabilidade civil para quem especificou.

• Peça sem laudo por lote. Obra pública e obra financiada travam a medição quando o fornecedor não apresenta ensaio de resistência rastreável ao lote entregue.

A soma dessas quatro falhas em uma rede de loteamento supera com folga qualquer desconto obtido no preço unitário da peça. O ponto de controle é a especificação, e ela é fechada antes do pedido.

Fornecimento integrado com as demais linhas do Grupo Traço

Obra de infraestrutura raramente compra apenas caixas. A Traço Blocos fornece bloco de concreto, paver intertravado e piso tátil para a vedação e a pavimentação do mesmo canteiro, com laudo por lote emitido no laboratório próprio do grupo.

A Traço Concreto consolida blocos, pré-moldados e artefatos em contrato e nota fiscal únicos, com entrega programada por etapa de obra. Um fornecedor, um cronograma de carregamento e um só interlocutor técnico para toda a lista de materiais.

Referências normativas e institucionais

• ABNT NBR 8160:1999, Sistemas prediais de esgoto sanitário, projeto e execução. Status: vigente, verificado em julho de 2026.

• ABNT NBR 16085:2020, Poços de visita e inspeção pré-moldados em concreto armado para sistemas enterrados, requisitos e métodos de ensaio. Status: vigente.

• ABNT NBR 15645:2020, Execução de obras utilizando tubos e aduelas pré-moldados em concreto. Status: vigente.

• ABNT NBR 8890:2020, Tubo de concreto de seção circular para água pluvial e esgoto sanitário. Status: vigente, substitui a edição de 2007.

• ABNT NBR 9062:2017, Projeto e execução de estruturas de concreto pré-moldado. Status: vigente.

• ABNT NBR 12655:2022, Concreto de cimento Portland, preparo, controle, recebimento e aceitação. Status: vigente.

• ABNT NBR 10160, Tampões e grelhas de ferro fundido dúctil, requisitos e métodos de ensaio.

• Decreto Municipal 6.714, de 03 de setembro de 2018, Cuiabá/MT, procedimento padrão para projetos de esgotamento sanitário.

• Manual técnico de análise de projetos de água e esgoto, Águas Cuiabá, grupo Iguá Saneamento.

• Convênio de cooperação técnica entre Ager-MT e Prefeitura de Várzea Grande para regulação dos serviços de água e esgoto do DAE/VG.

A Traço Pré-moldados analisa o seu projeto hidráulico e devolve a lista de peças com seção, altura e furação já compatíveis com a NBR 8160:1999 e a NBR 16085:2020. Envie a planta e o quantitativo pelo WhatsApp (65) 9 9613-1928 e receba a proposta técnica com prazo de fábrica. Especificação conferida antes da compra não vira reescavação depois da vistoria.

Perguntas frequentes sobre caixa de passagem de concreto

1. Qual a diferença entre caixa de passagem, caixa de inspeção e poço de visita?

Caixa de passagem une tubulações e permite mudança de direção sem prever acesso frequente. Caixa de inspeção permite limpeza e desobstrução, com lado interno mínimo de 0,60 m e profundidade até 1,00 m. Poço de visita atende profundidades maiores e permite entrada de pessoa. Em Cuiabá e Várzea Grande as três aparecem na mesma rede, em trechos diferentes.

2. Qual o tamanho mínimo da caixa de inspeção pela NBR 8160?

A NBR 8160:1999 exige forma prismática de base quadrada ou retangular com lado interno mínimo de 0,60 m, ou cilíndrica com diâmetro mínimo de 0,60 m, e profundidade máxima de 1,00 m. Caixa de passagem de concreto em Cuiabá com 0,50 m de lado não atende o mínimo e é reprovada na vistoria.

3. Qual a distância máxima entre duas caixas de inspeção?

A distância entre duas caixas de inspeção consecutivas não pode passar de 25,00 m. Entre a ligação do coletor predial e o dispositivo de inspeção mais próximo o limite é 15,00 m. Ramais de descarga e de esgoto têm limite de 10,00 m. Esses três números orientam o quantitativo de caixas em obras de Várzea Grande e Cuiabá.

4. Quando usar caixa de concreto com fundo e quando usar sem fundo?

Caixa com fundo é obrigatória onde há exigência de estanqueidade, como esgoto sanitário e efluente industrial. Caixa sem fundo serve em drenagem com infiltração e em trechos cuja cota de fundo é definida na vala, com meia-cana moldada no local. Em obras de Cuiabá com lençol freático alto, a caixa com fundo é a escolha segura.

5. Qual o tamanho da caixa de gordura para restaurante ou cozinha industrial?

Restaurantes, escolas, hospitais e quartéis exigem caixa de gordura especial, a CGE. O volume da câmara de retenção sai da fórmula V = 2N + 20, com N igual ao número de pessoas servidas no turno de maior fluxo. Cozinha industrial em Cuiabá que atende 300 pessoas no pico precisa de 620 L de câmara.

6. A caixa de gordura pode receber esgoto de vaso sanitário?

Não. A caixa de gordura recebe exclusivamente efluente de pia de cozinha e de máquina de lavar louça. Esgoto de bacia sanitária segue direto ao coletor predial. Ligação indevida compromete a retenção, gera retorno e é apontada na vistoria de habite-se em Cuiabá e Várzea Grande.

7. O que é caixa BL de concreto?

Caixa BL é a caixa de boca de lobo, instalada na sarjeta para captar água da chuva e conduzir à rede de drenagem pluvial. O conjunto tem caixa, guia tipo chapéu e tampa ou grelha. Em Cuiabá, lançar esgoto na rede pluvial é vedado e depende de autorização específica da SMOP quando se trata de efluente tratado.

8. Quando o poço de visita substitui a caixa de inspeção?

O poço de visita entra quando a profundidade ultrapassa 1,00 m e o acesso de pessoa ao interior se torna necessário. A NBR 8160:1999 exige dimensão mínima de 1,10 m em planta, degraus de acesso e tampa com vedação. Redes públicas em Várzea Grande seguem também a NBR 16085:2020.

9. Pode furar a caixa de concreto na obra para passar a tubulação?

A NBR 16085:2020 determina que todas as aberturas dos módulos de poço de visita e de inspeção sejam executadas no processo de fabricação. Intervenção em campo é admitida apenas com máquina extratora. Furo manual em caixa de concreto na obra compromete armadura, estanqueidade e garantia do lote.

10. Qual caixa de inspeção a Águas Cuiabá exige para a ligação de esgoto em Cuiabá?

O manual técnico da Águas Cuiabá especifica caixa de inspeção no passeio, encostada à frente do lote, com profundidade mínima de 0,60 m e seção quadrada de 0,60 x 0,60 m internos ou circular de 0,60 m de diâmetro, em concreto armado. A tampa deve suportar passagem de veículo e ter alça retrátil de içamento.
